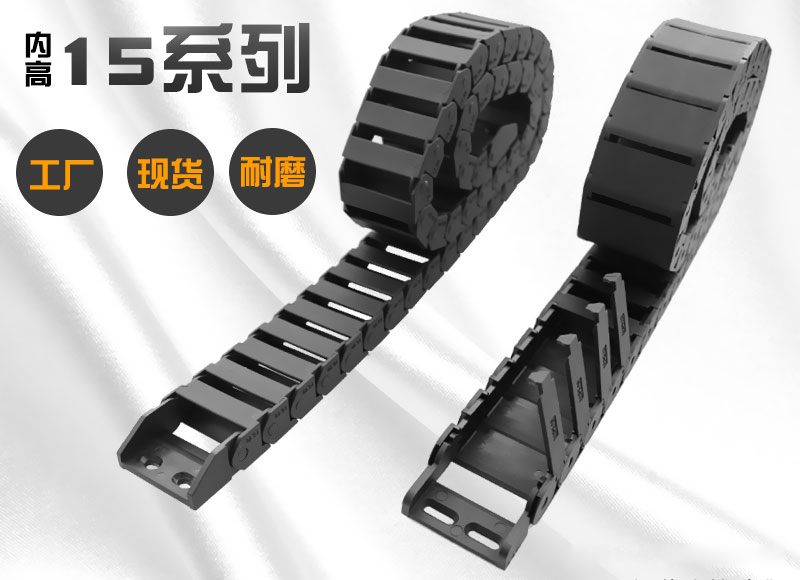

| 15系列塑料拖鏈規格表 | |||||

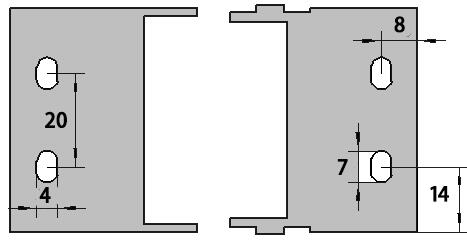

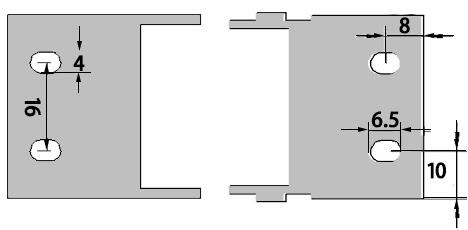

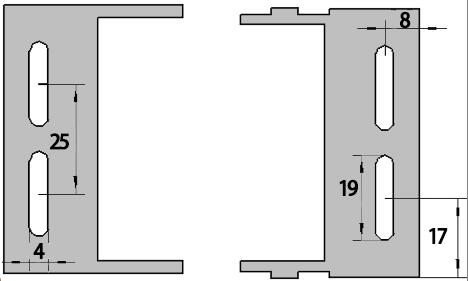

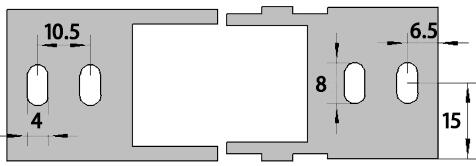

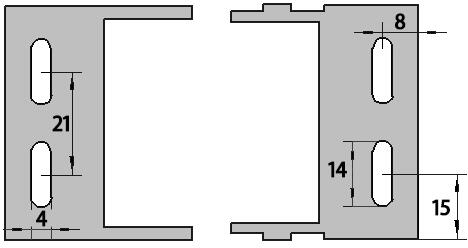

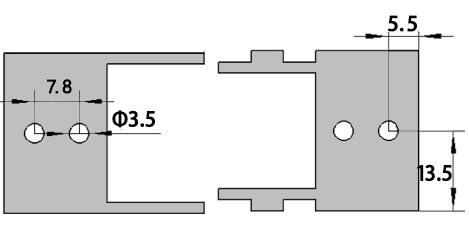

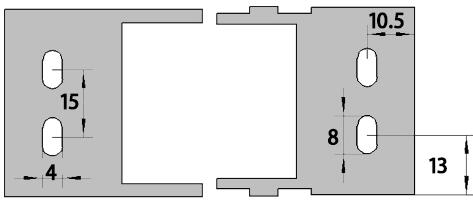

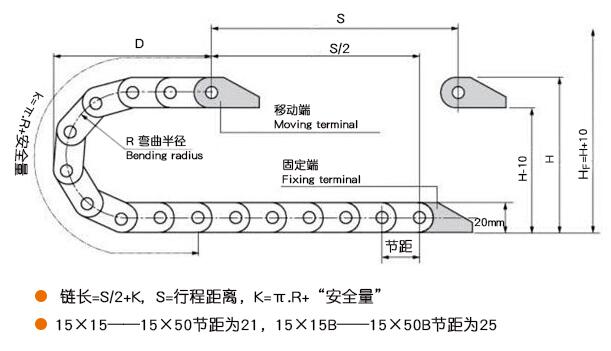

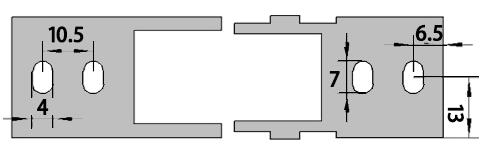

| 拖鏈型號 | 內高X內寬 | 外高X外寬 | 彎曲半徑 | 樣式 | 接頭尺寸 |

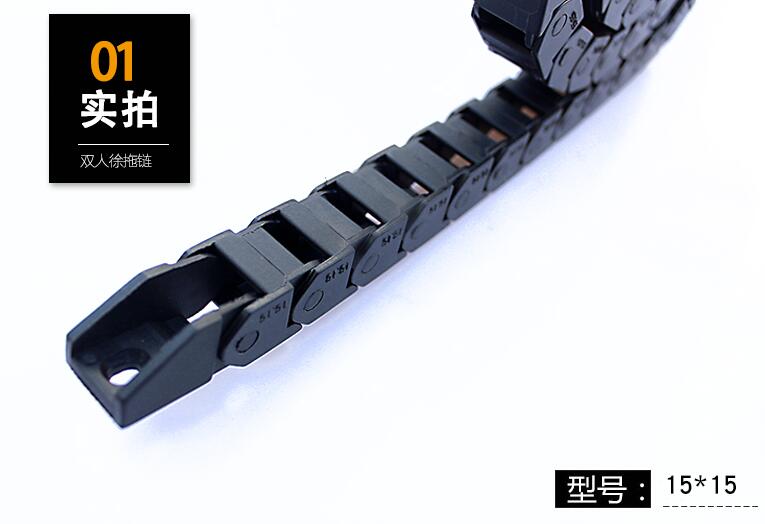

| TL1515 | 15X15 | 20X23 | R28 |
|
|

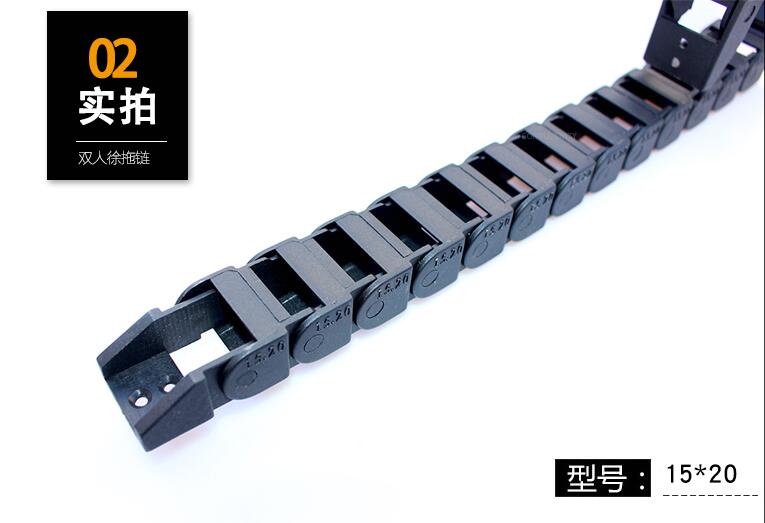

| TL1520 | 15X20 | 20X28 | R46 |
|
|

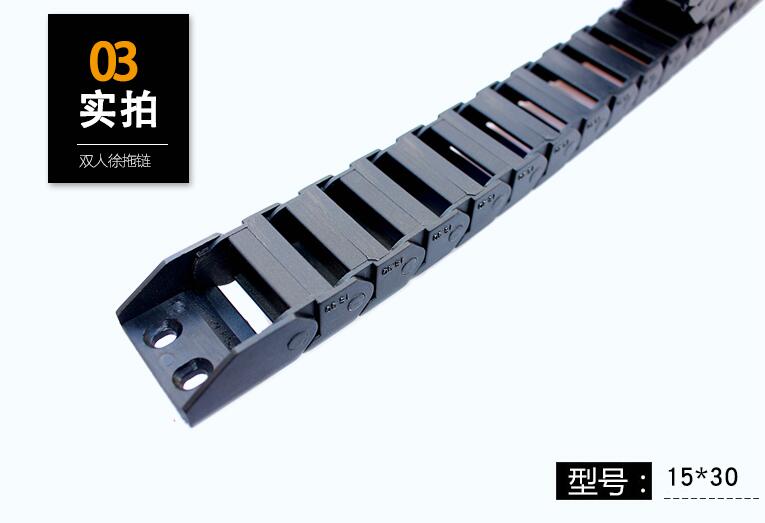

| TL1530 | 15X30 | 20X38 | R38 |
|
|

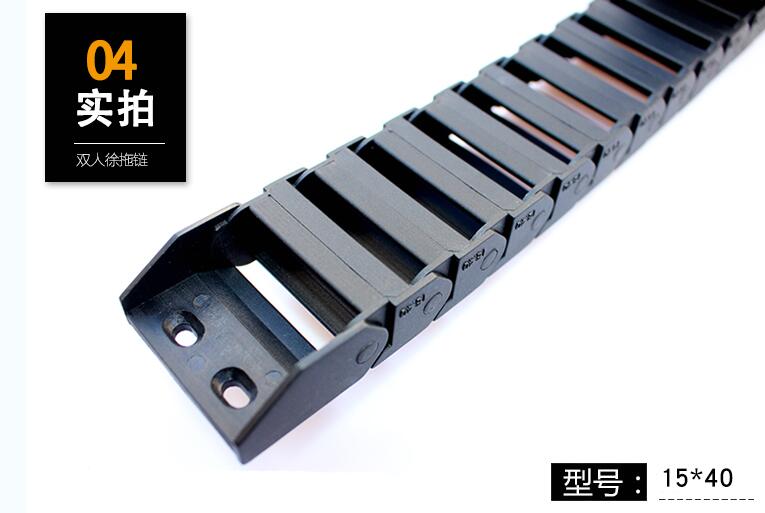

| TL1540 | 15X40 | 20X48 | R28 |
|
|

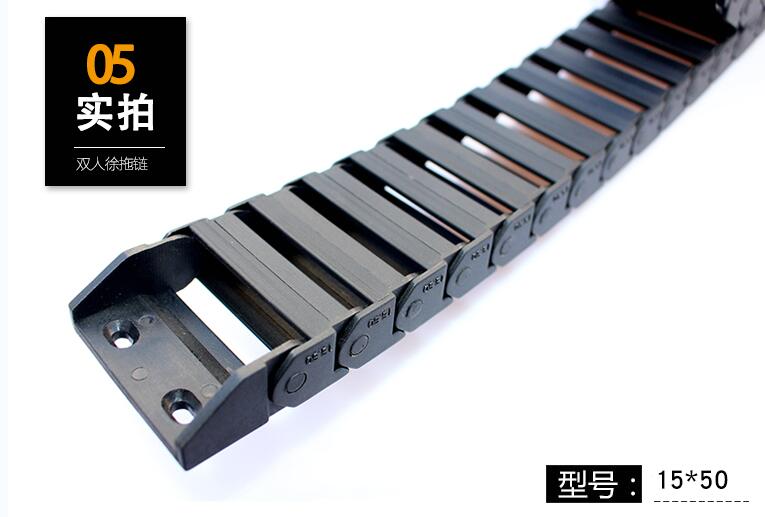

| TL1550 | 15X50 | 20X58 | R28 |
|
|
| TL1515B | 15X15B | 20X25 | R28/38 |
|
|

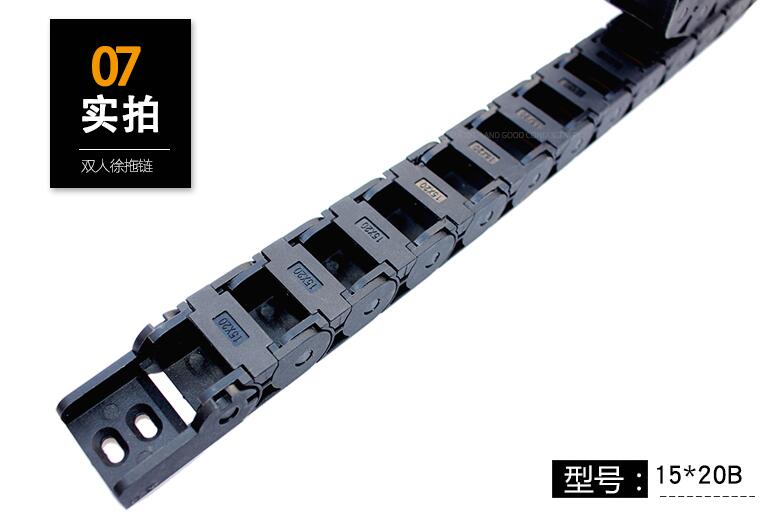

| TL1520B | 15X20B | 20X30 | R28/38 |
|
|

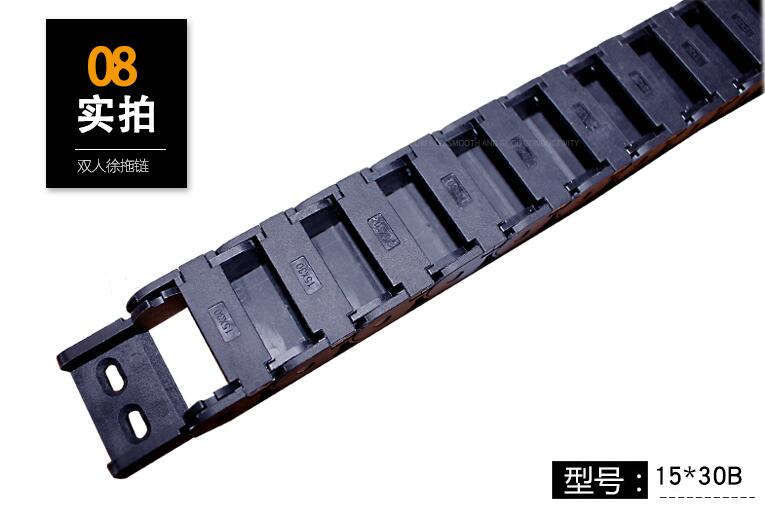

| TL1530B | 15X30B | 20X40 | R28/38 |
|
|

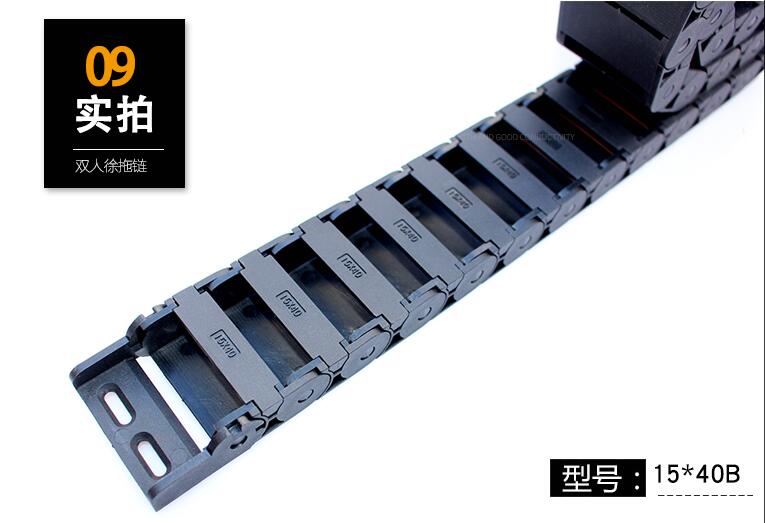

| TL1540B | 15X40B | 20X50 | R28/38 |
|
|

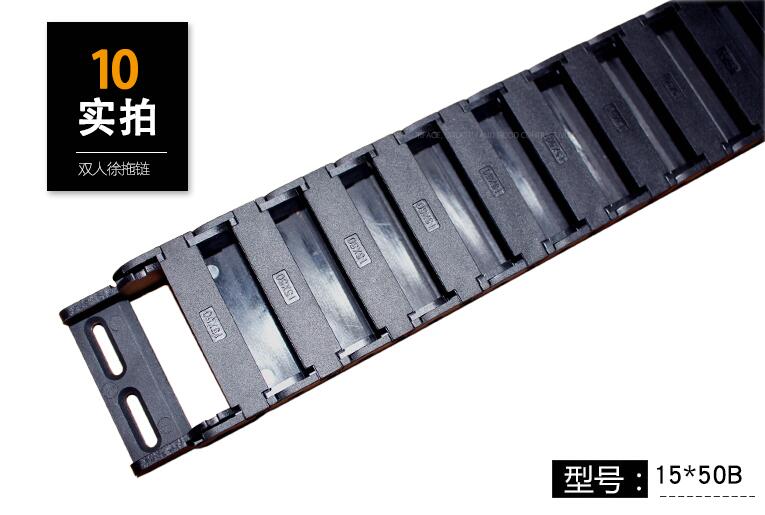

| TL1550B | 15X50B | 20X60 | R28/38 |
|
|

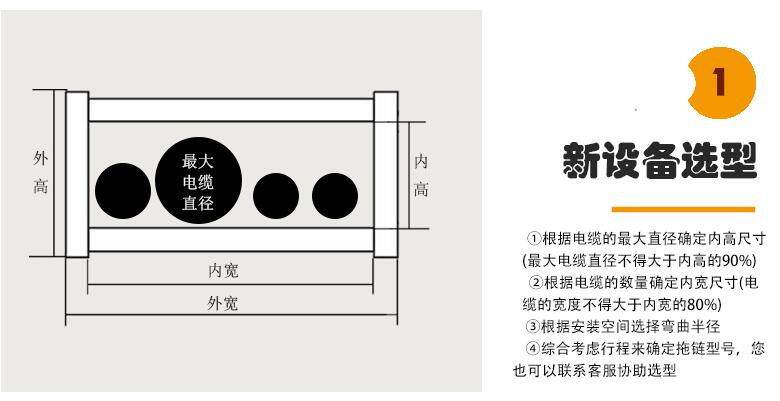

拖鏈選型：
1.根據電纜的最大直徑確定內高尺寸（最大電纜直徑不得大于內高的90%）。
2.根據電纜的數量確定內寬尺寸（電纜的寬度不得大于內寬的80%）。
3.根據安裝空間選擇彎曲半徑。
4.綜合考慮行程來確定拖鏈型號。

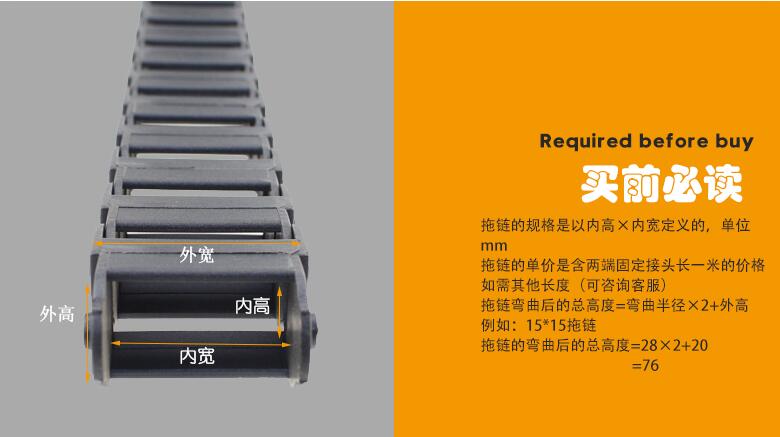

老舊拖鏈更換方法：

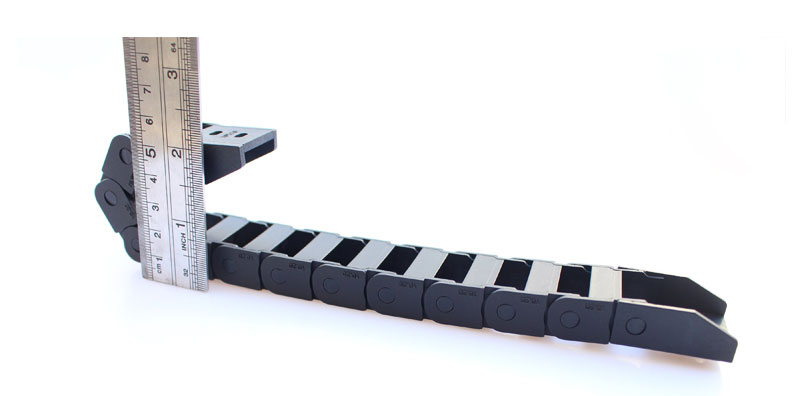

1.測量拖鏈內高
2.測量拖鏈內寬
3.測量拖鏈彎曲后的總高度
4.確定長度（含兩端安裝接頭）

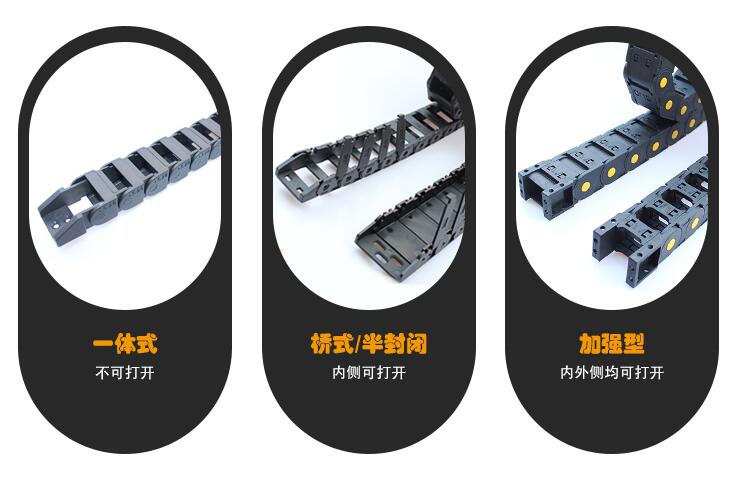

穿線尼龍塑料拖鏈分類：
1.一體式（不可打開）
2.橋式/半封閉式（內側可打開）
3.加強型（內外側均可打開）
拆裝拖鏈方法：
上圖為拆卸拖鏈動態圖
上圖為裝配拖鏈動態圖
